Modèle |
SF 132 |
Dimensions maixmum de la piscine : |
jusqu'à 30 m³ |
Diamètre du réservoir : |
330mm |
Tension nominale : |
230V 1N-CA / 50Hz |
Consommation d'énergie: |
400 watts |
Pré-filtre de la pompe : |
Oui |
Capacité maximale: |
6 000 m³/h |
Pression de service maximale : |
2,0 barres |
Capacité du réservoir du filtre : |
20 kg |
Sable nécessaire (non inclus): |
sable de quartz de 0,4 à 0,8 mm |
Valve de sélection : |
6 façons |
Manomètre : |
Oui |
Connexions : |
Ø32/38 [mm] |
Dimensions extérieures (L x l x H) : |
500x500x640mm |
Poids: |
12,5 kg |

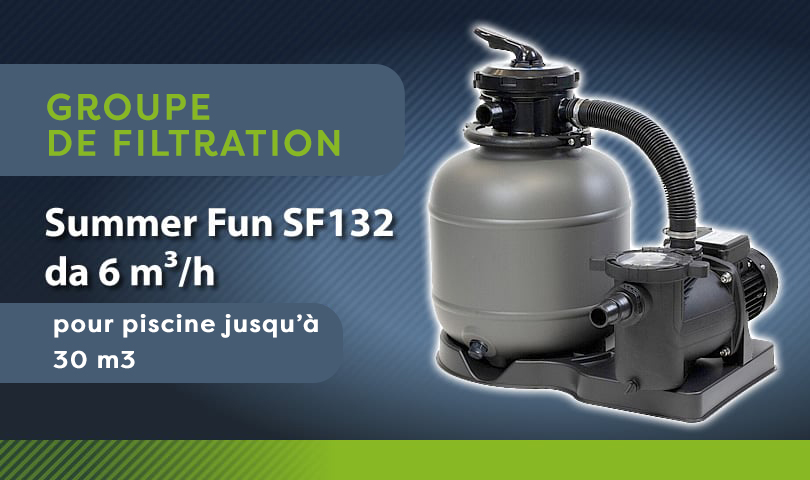

Le filtre à sable Summer Fun SF132 convient aux piscines jusqu'à 30 m³ .
Un investissement qui en vaut vraiment la peine : le système de filtration est le cœur de votre piscine hors sol et contribue de manière significative à ce qu'elle soit toujours claire et propre. L'utilisation d'un système de filtration réduit également l' utilisation de produits chimiques d'entretien de l'eau .
La vanne à 6 voies gère toutes les fonctions du filtre à sable : filtration, évacuation, fermé, lavage à contre-courant, circulation, rinçage.
Toutes les opérations de déplacement de la poignée de sélection doivent toujours se faire avec le moteur de la pompe éteint.
FILTRATION
C’est la position normale, celle que vous utiliserez le plus couramment, car elle concerne le fonctionnement de la filtration de l’eau de votre piscine. L’eau arrive dans votre système de filtration par les skimmers, la bonde de fond ou encore la prise balai. Elle entre par le haut du filtre et le traverse de haut en bas où elle récupérée par les crépines puis retourne dans votre piscine en empruntant les canalisations débouchant sur les buses de refoulements.
VIDANGE
Pendant cette opération, n'oubliez pas d'ouvrir la vanne du tuyau d’évacuation (s'il est prévu). La position « vidange » sert normalement à vider la piscine ou à drainer les résidus de fond après un traitement au floculant, en ouvrant la vanne d’évacuation. Lors de cette opération, fermer les vannes des skimmers et de la prise balai. L’eau est alors directement envoyée à l’égout sans passer par le filtre.
FERMÉ
La vanne est fermée et ne permet aucun passage de l’eau dans le filtre. Cette position est utilisée pour la manutention ou l’hivernage :
• En bloquant la circulation de l’eau, elle permet de procéder plus facilement au nettoyage du pré-filtre de pompe, sans être obligé de vider la cuve du filtre.
• La 2ème utilité de cette position réside dans le fait qu’elle permet de fermer le système de filtration lors d’un hivernage passif.
CONTRE LAVAGE
Pendant cette opération, n'oubliez pas d'ouvrir (s'il est prévu) le tuyau d’évacuation. L’eau circulera dans le filtre, du bas vers le haut. Elle entre par les crépines, traverse le sable filtrant en sens inverse ce qui permet de soulever les impuretés et de le décolmater. Chargée par les « saletés », l’eau passe alors par les répartiteurs supérieurs avant d’être déversée dans les égouts.
RECIRCULATION
Cette fonction vous permet de faire l’eau directement de la pompe de filtration vers votre piscine. En quelque sorte, vous court-circuitez le filtre en imposant à l’eau de ne pas traverser le sable. Par conséquent, l’eau ne sera pas filtrée.
• Pour éviter le gel en hiver si vous faites un hivernage actif, vous pouvez effectuer un brassage de l’eau
• Pour un meilleur brassage des produits, lors d’un traitement choc
• Pour faciliter l’amorçage de la pompe si celle-ci s’est désamorcée.
RINÇAGE
Cette opération doit toujours être effectuée après chaque « contre-lavage », pendant environ 10 secondes. L’utilité de cette position est de refaire circuler l’eau dans le sens normal du filtre, à savoir du haut vers le bas. Lorsque cela est fait, n'oubliez pas de fermer la vanne du tuyau d'évacuation (s'il est prévu) et de repositionner la poignée de sélection en position "Filtration »
Le filtre à sable et la pompe de circulation doivent être adaptés à chaque bassin : un bon système de recirculation nécessite que tout le volume d'eau du bassin soit complètement "recirculé" entre 4 et 6 heures , c'est-à-dire que toute l'eau puisse traverser le système de filtration dans ce temps donné.
Par exemple, si notre piscine a une capacité totale de 60 mètres cubes , nous aurons besoin d'un système de filtration qui a comme caractéristique un débit compris entre 10 et 15 mètres cubes/heure ; cela signifie que la pompe et le filtre doivent avoir cette caractéristique.

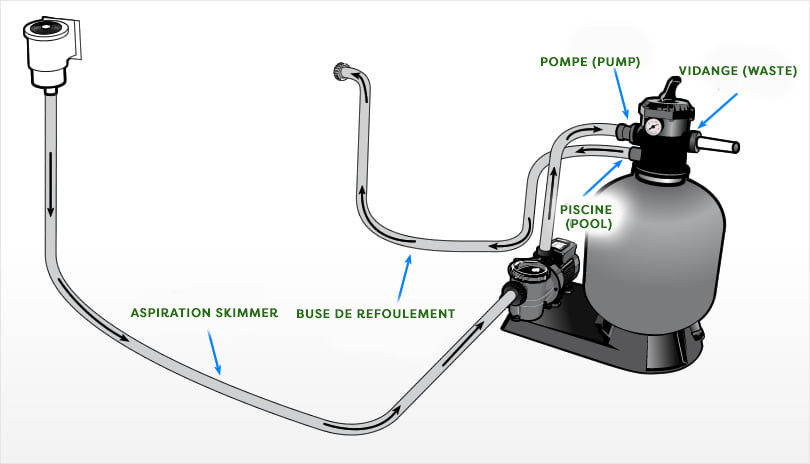

Vous trouverez ci-dessous le schéma de raccordement correct de la vanne 4/6 voies au système de la piscine :
La vanne 4/6 voies du filtre porte l'inscription en anglais :
> POOL ou RETURN POOL (SWIMMING POOL) :
elle doit être raccordée au tuyau servant à introduire l'eau dans le bassin.
> PUMP (POMPE) :
doit être connectée au tuyau de la pompe.
2 ans.
